V系列远传隔膜变送器
V系列远传隔膜变送器由V系列变送器本体和远传隔膜系统两部分组成。变送器本体与隔膜系统之间采用金属毛细管连接,并采用罐充液来传导压力。远传隔膜系统有四种结构及316不锈钢膜片或哈氏合金膜片以及钽膜片供用户选择,以适用于不同的安装方式和介质。所有远传隔膜变送器均使用差动电容式传感器。
性能指标 量程:最小0-6KPa,最大0-7MPa 静压:3.5KPa~10MPa 重量:约11kg,毛细管0.15kg/m 注:其它参数同标准V系列变送器,由于增加了隔膜系统,精度会有所降低。
安装条件 变送器本体可固定在任何位置。由于测量膜片在最前边,注意不要用硬物接触测量膜片,以避免膜片的机械性损坏变形。对于双法兰远传变送器,毛细管应尽可能安装于同一温区,毛细管的最小弯曲半径为75mm,严禁缠绕。膜片和硅油所引起的零点偏移,可通过调零消除,用户法兰应符合ANSI标准,应配有垫片和固定螺柱(厂方不提供)

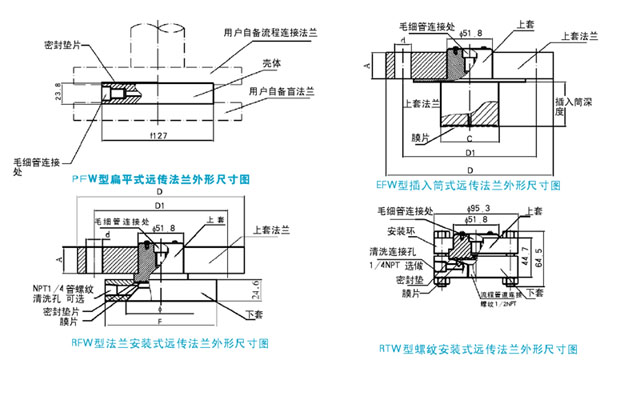

规格尺寸
|
